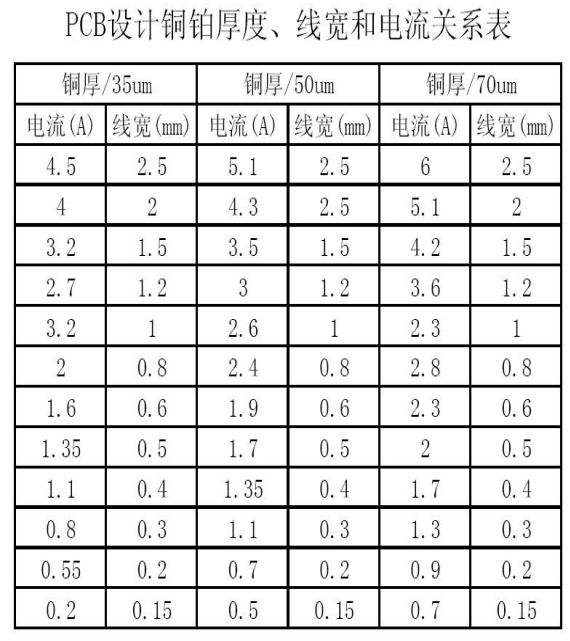

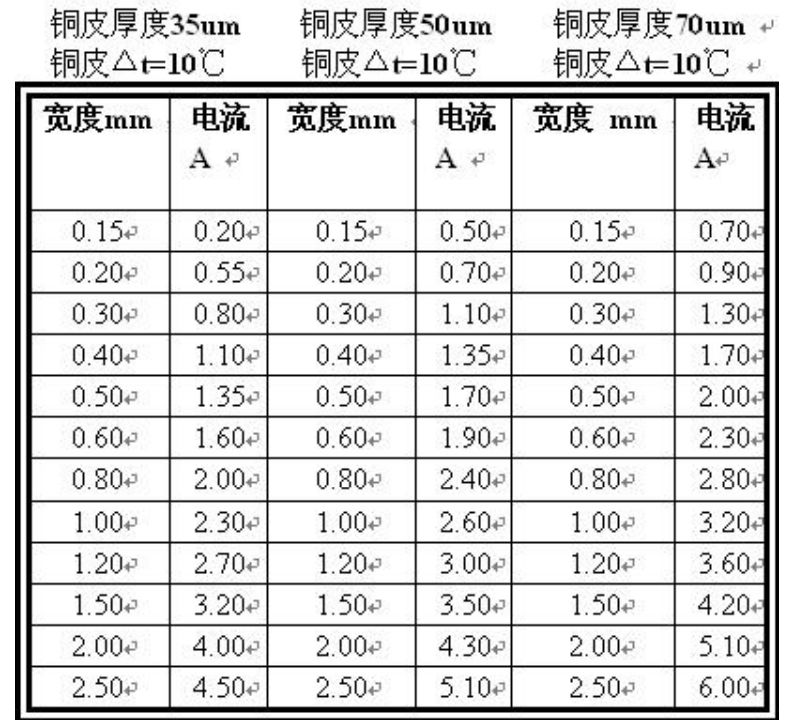

PCB 线宽与电流之间的关系
先计算 Track 的截面积，大部分 PCB 的铜箔厚度为 35um（不确定的话可以问 PCB 厂家，1盎司为35um，实际上都不足35um）它乘上线宽就是截面积，注意换算成平方毫米。
线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35 微米厚，2 oz.=70 微米厚, 1 OZ =0.035mm
